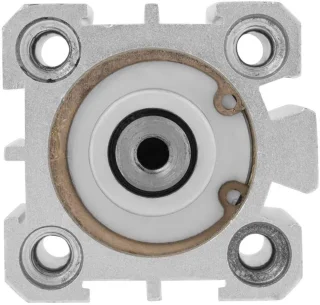

Hilitand Compacte dubbelwerkende luchtcilinder SDA25×30 (Ø25 mm, slag 30 mm)

De Hilitand SDA25×30 is een robuuste, lichtgewicht luchtcilinder van hoogwaardig aluminium, ontworpen voor betrouwbare en onderhoudsarme prestaties in industriële en lichte commerciële toepassingen. Dankzij een zelf-smerende lagergeleider, een compacte bouw en eenvoudige montage is deze cilinder een ideale keuze voor positie- en aandrijfoplossingen waar precisie en duurzaamheid gevraagd worden.

Belangrijkste voordelen

Betrouwbare beweging: dubbelwerkend ontwerp voor zowel duw- als trekrichtingen, waardoor veelzijdige toepassingen mogelijk zijn.
Langere levensduur en minder onderhoud: zelf-smerende lagergeleider zorgt voor constante smering en soepele geleiding, wat slijtage vermindert.
Compact en licht: aluminium constructie biedt een uitstekende verhouding tussen sterkte en gewicht en is bestand tegen corrosie.
Veilig en robuust: gegarandeerde drukbestendigheid tot 1,5 MPa geeft extra zekerheid boven de normale bedrijfsspanning.
Eenvoudige installatie: voor- en achterkappen zijn op de cilinderbuis geschroefd, waardoor montage en demontage snel verlopen.
Schokdemping: anti-botsing pad vermindert impact en geluid bij einde van slag, voor zachtere en stillere werking.

Toepassingen

Perfect voor automatisering en aandrijving in onder meer de houten meubelindustrie, ijzerwaren, vormen en matrijzen, assemblagelijnen, grijpers en positioneersystemen. Ideaal wanneer compacte afmetingen en betrouwbare prestaties vereist zijn.

Technische specificaties

Model: SDA25×30
Boor (diameter zuiger): 25 mm (0,98 inch)
Slag: 30 mm
Hoofdmateriaal: aluminium
Werkmedium: perslucht
Werkdruk: 0,1 – 1,0 MPa
Gegarandeerde drukbestendigheid: 1,5 MPa (≈215 psi)
Aansluiting / montagegat: M5 × 0,8
Actie: dubbelwerkend
Buffering: anti-botsing pad
Temperatuurbereik: -15 °C tot 80 °C (4 °F tot 176 °F)
Afmetingen: ca. 5,5 × 4 × 4 cm
Gewicht: ca. 171 g
Verpakking: 1 × luchtcilinder
EAN: 9101207981251
Fabrikant: Wan GmbH

Service en aftersales

Tanus is de door Hilitand bevoegde verkoper voor dit product. Wij hechten veel waarde aan klanttevredenheid: voldoet het product niet aan uw verwachtingen, neem dan contact met ons op en wij lossen het probleem direct op.

Beste prijs vandaag

€52,13

Beste prijs bij Bol.com

Bekijk bij Bol.com

Bol.com
Beste prijs

€52,13
Bekijk

Productspecificaties

5 groepen

Soort koffie: Koffiebonen
Type melkopschuimer: Automatisch met melkreservoir

Merk: Merkloos
EAN: 9101207981251

Fabrikant Naam: Wan GmbH

CE markering: Niet van toepassing
Taal handleiding: Universeel
eWaste: Nee

EAN: 9101207981251

Veelgestelde vragen

8 vragen

Deze cilinder heeft een boring van 25 mm en een slag van 30 mm, is dubbelwerkend en gemaakt van aluminium. De werkdruk ligt tussen 0,1 en 1,0 MPa met een gegarandeerde drukbestendigheid tot 1,5 MPa. Houd ook rekening met het temperatuurbereik van -15 °C tot 80 °C en de M5-poortdraad voor aansluitingen.

De uitgaande kracht is te berekenen met F = druk × zuigeroppervlak; het zuigeroppervlak van 25 mm boring is ongeveer 490,9 mm². Bij 1,0 MPa levert dat theoretisch ongeveer 491 N; bij lagere druk schalen de krachten naar verhouding. Controleer daarnaast of de benodigde slag (30 mm) en de dynamische belasting aansluiten bij uw toepassing.

De voor- en achterklep zijn op de cilinderbuis geschroefd, wat eenvoudige montage mogelijk maakt; gebruik passende montagebeugels (bijv. clevis, flange of voet) die geschikt zijn voor een 25 mm boring. Vermijd grote zijwaartse krachten op de zuigerstang; indien er laterale belastingen optreden, gebruik een geleiderail of externe geleiding. Zorg dat de M5-poort goed is afgedicht met geschikte pneumatische fittingen en afdichtingen.

Gebruik gefilterde, droge perslucht en plaats indien mogelijk een luchtvoorbereidingsset (filter-regelaar-smeerder) om verontreiniging en vocht te beperken. De cilinder heeft een zelf-smerende lagergeleiding, maar controleer periodiek afdichtingen, bevestigingen en de anti-botsing pads op slijtage. Vervang beschadigde onderdelen tijdig en houd de werkdruk binnen de gespecificeerde limieten.

De cilinder heeft een M5×0.8 poort, dus gebruik M5-pneumatiekfittingen of een geschikte adapter naar uw leidingmaat. Controleer dat fittingen bestand zijn tegen de maximumdruk van het systeem (minimaal 1,5 MPa voor veiligheid) en gebruik geschikte afdichtmiddelen of tape om lekken te voorkomen. Voor hogere flowbehoeften kan een adaptatie naar grotere leidingdiameters nodig zijn.

De cilinder heeft een zelf-smerende lagergeleiding die helpt bij geleiding, maar is niet ontworpen voor grote zijdelingse belastingen of precisiegeleiding als vervanging van lineaire rails. Voor zware laterale krachten of hoge positioneernauwkeurigheid wordt het gebruik van externe geleiding of een speciaal geleidingssysteem aanbevolen. De anti-botsing pads bieden demping maar compenseren geen onjuiste uitlijning.

De behuizing is van aluminium, wat lichtgewicht en roestbestendiger is dan onbehandeld staal, maar bij zeer agressieve of zoutige omgevingen kan extra bescherming nodig zijn. Werktemperatuur is -15 °C tot 80 °C; buiten dit bereik kunnen afdichtingen en prestaties verslechteren. Controleer compatibiliteit met chemische dampen en overweeg roestvast materiaal als u in corrosieve omstandigheden werkt.

Dit product wordt aangeboden onder het merk Hilitand en door Tanus als geautoriseerde verkoper; neem bij problemen eerst contact op met de verkoper zodat zij het probleem kunnen oplossen. Vermeld defecten, foto’s en gebruiksomstandigheden zodat de klantenservice snel kan adviseren over reparatie, vervanging of terugbetaling. Bewaar bestelgegevens en productinformatie bij correspondentie.
