Pneumatische slanke cilinder Ø25 x 50 mm dubbelwerkend
Slanke pneumatische air cilinder – 25 mm boring, 50 mm slag (dubbelwerkend)
Deze slanke pneumatische cilinder is speciaal ontwikkeld voor veelzijdige industriële toepassingen waar compacte afmetingen, betrouwbare prestaties en consistente kracht essentieel zijn. Met een boring van 25 mm en een slag van 50 mm levert de dubbelwerkende constructie krachtige, herhaalbare bewegingen — ideaal voor automatisering, positiecontrole en mechanische aandrijvingen in productielijnen.
Waarom deze cilinder kiezen?
- Compact en ruimtebesparend: het slanke ontwerp maakt deze cilinder geschikt voor krappe inbouwplaatsen zonder in te boeten op prestaties.
- Consistente kracht en controle: dubbelwerkend ontwerp zorgt voor betrouwbare duw- en trekkrachten, waardoor nauwkeurige en herhaalbare bewegingen mogelijk zijn.
- Eenvoudige integratie: standaardafmetingen (25 mm boring, 50 mm slag) passen eenvoudig in veel bestaande systemen en mechatronische toepassingen.
- Breed inzetbaar: geschikt voor montages, positioneringssystemen, kleppen, grijpers en andere machinale processen waar compacte lineaire aandrijving gevraagd wordt.
- Onderhoudsvriendelijk: het robuuste ontwerp minimaliseert onderhoudsbehoefte en verlengt de bedrijfszekerheid in veeleisende omgevingen.

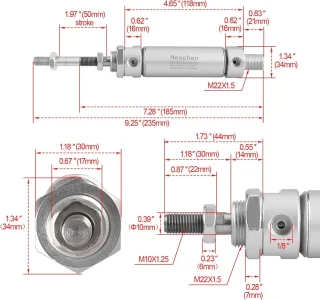

Technische specificaties
- Boring: 25 mm
- Slag: 50 mm
- Type: Dubbelwerkend (double-acting)
Aanvullende productinformatie
- Merk: Merkloos
- EAN: 9101016205555
- Fabrikantgegevens: De informatie van de fabrikant is momenteel niet beschikbaar.
Overige kenmerken
- CE-markering: Niet van toepassing
- Taal handleiding: Universeel
- eWaste: Nee
Opties voor koffiebereiding
- Soort koffie: E.S.E. Servings
- Type melkopschuimer: Geen melkopschuimer
Deze slanke cilinder is een praktische en efficiënte oplossing wanneer compacte maatvoering en betrouwbare lineaire kracht vereist zijn. Heeft u vragen over compatibiliteit of montagemogelijkheden? Neem contact op voor advies op maat.
Niet beschikbaar
Dit product is momenteel niet beschikbaar.
Bekijk vergelijkbare espressomachines die nu wel leverbaar zijn.
Bekijk alternatievenProductspecificaties
5 groepen- Soort koffie
- E.S.E. Servings
- Type melkopschuimer
- Geen melkopschuimer
- Merk
- Merkloos
- EAN
- 9101016205555
- Fabrikantgegevens
- De informatie van de fabrikant is momenteel niet beschikbaar.
- CE markering
- Niet van toepassing
- Taal handleiding
- Universeel
- eWaste
- Nee
- EAN
- 9101016205555
Veelgestelde vragen
7 vragen
De dubbelwerkende Ø25 x 50 mm cilinder is geschikt voor lichtere tot middelzware industriële taken zoals positioneren, klemmen, ontgrendelen en eenvoudige assemblagebewegingen. Door het compacte, slanke ontwerp past hij goed in beperkte ruimtes en is hij praktisch voor lineaire aandrijvingen in productielijnen. Houd rekening met de korte slag van 50 mm bij het ontwerpen van de toepassing.
Controleer eerst de bevestigingsopties van de cilinder (bijv. doorlopende gaten of montageflenzen) en gebruik geschikte bevestigingsbeugels om axiale en zijdelingse belasting te minimaliseren. Zorg voor een correcte uitlijning tussen cilinder en last, monteer de leidingen stevig en draai bevestigingen aan met het juiste koppel om vervorming te voorkomen. Gebruik gefilterde en gedroogde perslucht en monteer eventueel een drukregelaar en dempingsvoorzieningen in de luchttoevoer.
De cilinder is dubbelwerkend en vereist een luchttoevoer naar beide poorten om heen- en teruggaande bewegingen te realiseren; gebruik schone, gefilterde en gedroogde perslucht. Veel slanke pneumatische cilinders werken naar behoren binnen een algemeen bereik van ongeveer 2–8 bar; controleer en stel de druk in met een geschikte regelklep en veiligheidsvoorzieningen. Omdat er geen volledige fabrikantgegevens beschikbaar zijn, vraag bij de leverancier na wat de aanbevolen maximale bedrijfsdruk voor dit specifieke model is.
Voer periodieke visuele inspecties uit op leidingverbindingen, de zuigerstang en afdichtingen en controleer op luchtlekkage of beschadigingen. Gebruik gefilterde en gedroogde lucht en zorg voor adequate smering indien de cilinder niet expliciet als voorgevuld op olie wordt geleverd; volg de smeerrichtlijnen van uw onderhoudsschema. Vervang versleten seals tijdig en zorg dat bewegende delen vrij blijven van vuil of scherpe verontreinigingen.
De trekkracht of duwkracht is afhankelijk van de aandrijfsdruk en het zuigeroppervlak; bereken deze met de formule F = P × A, waarbij A het oppervlak van een Ø25 mm zuiger is (ongeveer 490,9 mm²). Als voorbeeld levert de cilinder bij een druk van 6 bar ruwweg 295 N duwkracht, maar de werkelijke waarde hangt af van de ingestelde druk en eventuele tegenkracht of druk aan de tegendrukzijde. Vraag bij twijfel de leverancier naar exacte krachtwaarden voor uw drukinstelling en bedrijfsomstandigheden.
Dat hangt af van het interne ontwerp van de cilinder; veel slanke cilinders hebben een magnetische zuigerbaan of een beschikbaar sensorprofiel, maar voor dit merkloze model is die informatie niet gegarandeerd beschikbaar. Als er geen geïntegreerde magneet aanwezig is, kunt u externe schakelaars of mechanische eindschakelaars gebruiken of navragen bij de leverancier of er een variant met magneet beschikbaar is. Controleer de beoogde sensorafmetingen en -montage om compatibiliteit en betrouwbare detectie te waarborgen.
Voor dit merkloze model zijn fabrikantgegevens momenteel niet beschikbaar en is er aangegeven dat CE-markering niet van toepassing is, daarom kunnen garantie- en certificeringsdetails variëren per verkoper. Vraag bij aanschaf expliciet naar garantievoorwaarden, retourbeleid en technische ondersteuning van de leverancier en bewaar aankoop- en testdocumentatie. Voor gebruik in een machine dient u zelf te controleren of de gehele machine aan de toepasselijke veiligheids- en conformiteitsvereisten voldoet.
