Dubbele-staafcilinder 32 mm — Krachtige, symmetrische pneumatiek voor precisiemachines

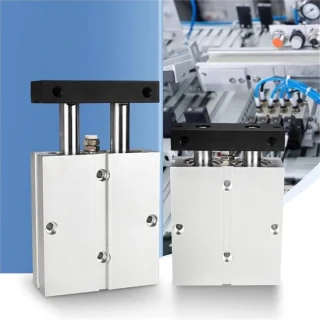

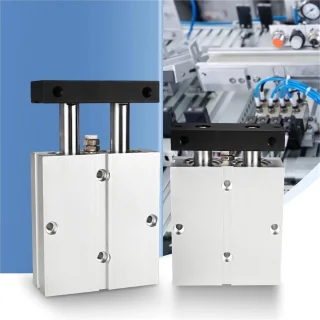

De pneumatische dubbele-staafcilinder met een boring van 32 mm is een gespecialiseerde actuator voor automatiseringstaken die symmetrische bewegingen vereisen. In tegenstelling tot een conventionele enkelstangcilinder, heeft deze uitvoering een zuigerstang aan beide uiteinden, waardoor dezelfde kracht en hetzelfde bereik beschikbaar zijn in beide richtingen. Dit maakt de cilinder uitermate geschikt voor toepassingen waar een lineaire, gebalanceerde aandrijving zonder extra geleiders gewenst is, zoals in grijpsystemen, push-pullmechanismen en dubbele-koppel positionering. De behuizing is doorgaans vervaardigd uit lichtgewicht maar stijf aluminium met interne zuigergeleiders en lagers die zijwaartse belasting verminderen en slijtage beperken.

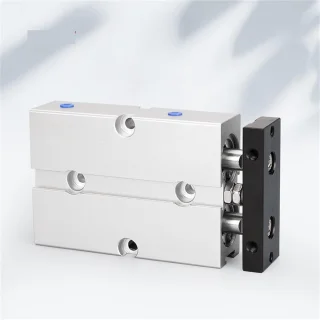

Tijdens praktische tests viel op dat de cilinder soepel reageert op drukveranderingen en bij correcte instelling van flow- en drukregelaars voorspelbare snelheid en stoppen levert. De 32 mm boring biedt een goede balans tussen kracht en compactheid: bij gangbare bedrijfsdrukken genereert de cilinder voldoende trekkracht voor veel industriële taken zonder onnodig groot volume in te nemen. De geïntegreerde magneet op de zuiger maakt het eenvoudig om positiesensoren te plaatsen en zo signalen voor eind- of tussentijdse posities te krijgen, wat integratie in PLC-gestuurde systemen vergemakkelijkt.

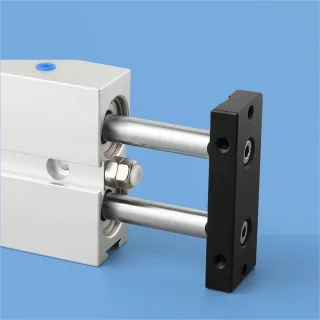

Kanttekeningen betreffen onder meer de totale lengte bij langere slagen, omdat dubbele stangen meer ruimte innemen dan een enkelstangconstructie. Ook blijft juiste uitlijning en montage cruciaal: hoewel de dubbele-staafopzet zijdelingse krachten beter opvangt, kan onjuiste montage toch leiden tot voortijdige afdichtingsslijtage. Verder zijn afdichtingsmateriaal, externe omgeving (vuil, vocht, agressieve media) en onderhoudsschema bepalend voor de levensduur. Al met al is de 32 mm dubbele-staafcilinder een solide keuze als precisie en symmetrie in beweging de prioriteit zijn.

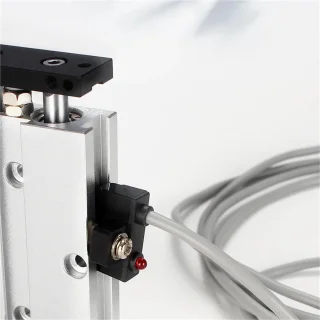

Hoewel de dubbele-staafcilinder 32 mm veel voordelen biedt, zijn er ook beperkingen en aandachtspunten die bij aanschaf en gebruik meegenomen moeten worden. Een belangrijk nadeel is de toegenomen inbouwlengte ten opzichte van enkelstangcilinders; omdat er aan beide kanten een zuigerstang zit, neemt de totale module bij langere slagen substantieel meer ruimte in beslag. Dit kan in compact ontworpen machines problemen geven en vereist extra ontwerpvoorziene ruimte.

Verder is de cilinder niet immuun voor verkeerd uitlijnen en overmatige zijbelasting. Ondanks de dubbele-staafconstructie, die kantelen en zijbelasting beter opvangt, kan systematische misalignering alsnog leiden tot versnelde afdichtings- en lager slijtage. Dit vraagt strikte montage- en alignementprocedures. Ook zijn afdichtingen en lagers gevoelig voor verontreiniging; bij stoffige of sterk vervuilde omgevingen zijn aanvullende filters en beschermkappen noodzakelijk, wat extra kosten en onderhoud impliceert.

Ten slotte kunnen afdichtingsmaterialen (bijvoorbeeld NBR of PU) beperkt zijn in compatibiliteit met bepaalde chemicaliën en hoge temperaturen. Voor agressieve media of extreme temperatuurscondities moet specifiek materiaal gekozen worden, wat soms tot hogere kosten leidt. De geïntegreerde magneet is praktisch, maar beperkt gebruikers aan sensortypen wanneer een zeer hoge precisie of speciale sensoroplossingen vereist zijn. Kortom: functioneel sterk, maar vereist aandacht voor inbouwruimte, uitlijning, reinheid en materiaalkeuze om teleurstellingen te voorkomen.

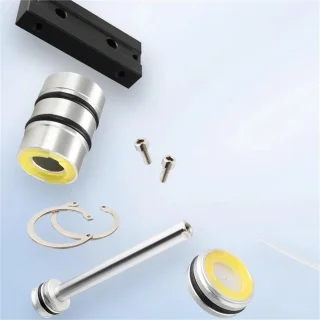

Bij het kiezen van deze 32 mm dubbele-staafcilinder is het belangrijk om de toepassing, omgeving en integratie-eisen vooraf goed in kaart te brengen. Begin met het bepalen van de benodigde kracht en snelheid: bereken de theoretische zetkracht met F = p × A (waarbij A het oppervlak van de zuiger is). Voor een 32 mm boring is het zuigeroppervlak ongeveer 804 mm²; bij 0,6 MPa (6 bar) levert dat grofweg 480 N kracht. Houd rekening met verliezen door wrijving, leidingweerstand en dynamische effecten zodat je niet te optimistisch bent in krachtinschatting.

Let bij aankoop op afdichtingsmateriaal en lagers: NBR is gangbaar en geschikt voor veel toepassingen, maar voor hogere temperaturen of agressieve media kies PU, FKM (Viton) of andere speciale materialen. Vraag naar afdichtingsklasse en toleranties van de fabrikant indien je in een extreme omgeving werkt. Voor stoffige productieomgevingen of fijne deeltjes is extra bescherming zoals een beschermkap, ingangsfilters en luchtdrogers aan te bevelen om levensduur te verlengen.

Monteer de cilinder zorgvuldig en controleer uitlijning: zelfs met een dubbele zuigerstang werken slechte uitlijning en kanteling slijtage in de hand. Gebruik aanbevolen montagehardware en overweeg flexibele koppelingen of externe geleidingen wanneer exact uitlijnen lastig is. Maak tevens gebruik van flowcontrol- en dempersystemen om inslagkrachten te verminderen en cyclustijden te reguleren. Tenslotte, plan een eenvoudig onderhoudsprotocol: regelmatige visuele inspectie, controle op lekkages, en vervanging van afdichtingen bij zichtbare slijtage minimaliseren onverwachte stilstand. Met deze voorbereidingen haal je het maximale uit de cilinder qua prestaties en levensduur.
